Además del afilado completamente manual de nuestras herramientas, existe una forma de automatización, ya sea artesanal o industrial, que facilita este proceso. Se basa en la repetición de una configuración específica que, mediante el uso de jigs, no solo permite mantener biseles precisos en los filos, sino también reducir el tiempo dedicado al afilado.

Dado que los aceros comúnmente utilizados hoy en tornería son endurecidos (HSS), trabajar manualmente sus biseles solo con piedras al agua resulta difícil. Por esta razón, el uso de un jig y un esmeril de banco es imprescindible para preparar nuestras herramientas de corte.

En esta entrada, aportaré mi granito de arena y mostraré un sistema de afilado que puedes fabricar fácilmente. Debido a que el contenido gráfico es abundante podrás verlo o descargarlo en un archivo pdf, al final de esta entrada.

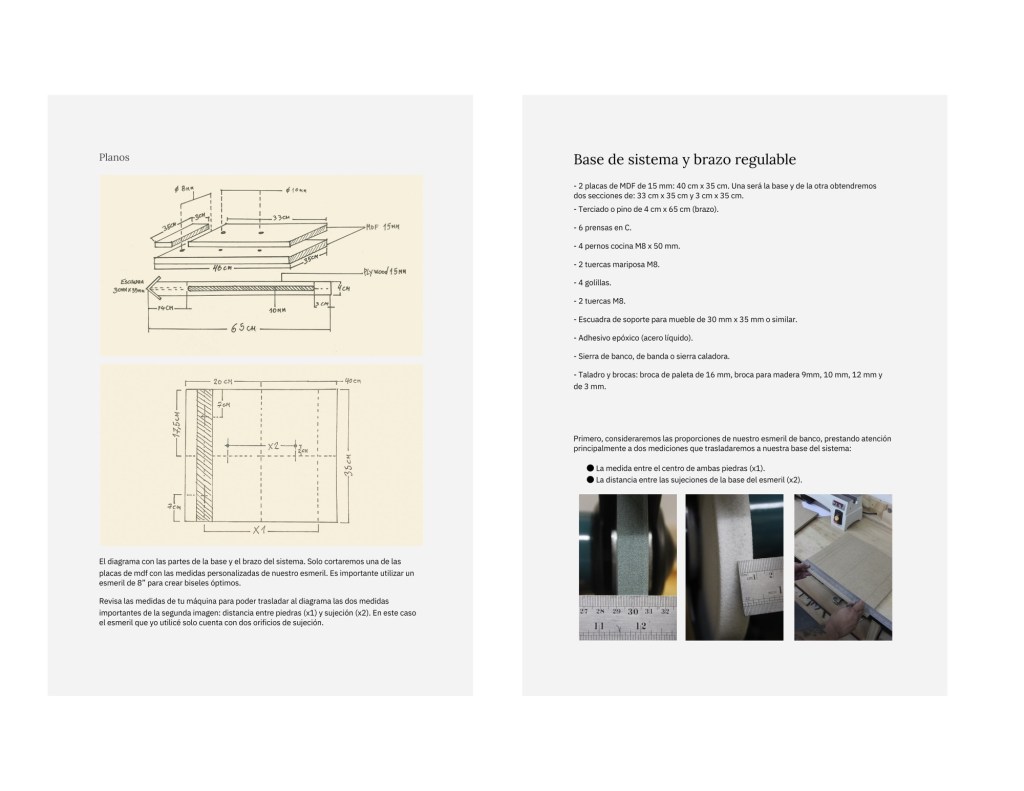

Base del sistema y brazo regulable

El proyecto se divide en dos partes clave:

1. La base del sistema y el brazo de afilado, que permitirá afilar formones partidores, gubias de desbaste y gubias de perfilar con bisel tradicional.

2. La construcción de una “plataforma fija” para crear biseles de 45 grados y un “jig de afilado” para gubias.

Voy a insistir una vez más en la importancia de reutilizar materiales siempre que sea posible. En cualquier taller abundan piezas y objetos desechados que pueden tener una segunda vida. Si no cuentas con material reciclado, habrá que recurrir a la caja chica y comprar lo necesario. Aun así, el costo seguirá siendo mucho menor que el de un sistema comercial.

Para este proyecto, solo utilicé dos placas de MDF de 40 × 35 cm. Todo lo demás ya estaba en el taller: retazos de plywood, madera, pernos, tornillos y arandelas, además del esmeril con ruedas de 8”, por supuesto.

Como en todo lo que hago, procuraré que su construcción sea lo más sencilla posible, con una apariencia funcional y justa.

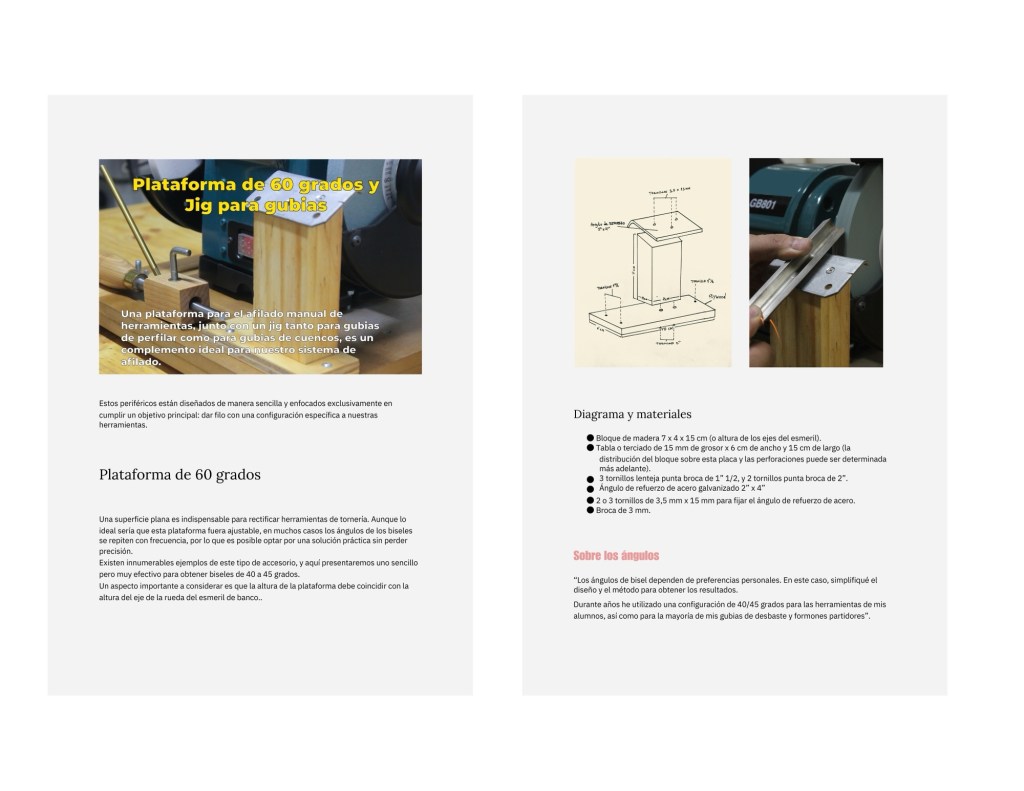

Plataforma fija de 60 grados y jig para gubias

¿Por qué una plataforma fija? Muy sencillo:

Si bien los ángulos de los biseles suelen repetirse, cada tornero suele elegir una configuración generalizada. En este caso, optaremos por un promedio de 45 grados para dar forma a los biseles de las herramientas que queremos afilar con una plataforma, evitando la necesidad de materiales o accesorios especiales.

Diseñar una plataforma regulable que, al mismo tiempo, sea firme y robusta resultaría más complicado. Sin embargo, si es posible desarrollarla de manera independiente y adaptarla al sistema, sería lo ideal, ya que ampliaría las opciones para obtener otros ángulos, por ejemplo, en formones raspadores y sesgos.

De todas formas, esta mejora —una “plataforma de ángulo regulable”— la abordaremos en la próxima entrada de este especial sobre sistemas de afilado.

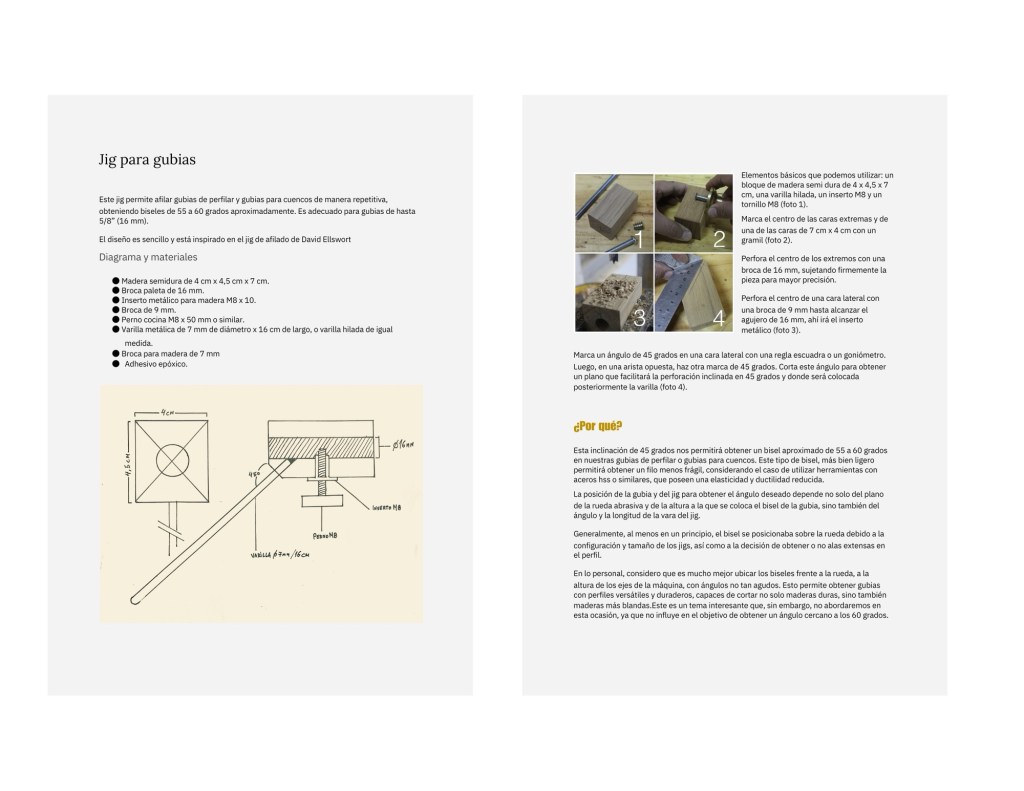

En esta ocasión, también construiremos un jig para gubias, un complemento práctico y ampliamente reconocido entre los torneros.

El diseño del jig para gubias está inspirado en el célebre accesorio de David Ellsworth, creado para generar biseles tipo irlandés en gubias de perfilar y gubias para cuencos. Su construcción requiere materiales mínimos y unos cuantos detalles sobre su utilización.

Puedes ver o descargar el contenido completo del proyecto acá:

Alejandro Perez, Tornero en shakutaller.cl
